Композитный электротехнический изолирующий профиль : A High-Performance Electric Motor Winding Support

Композитный электротехнический изолирующий профиль is a type of pultruded profile made of fiber glass yarn (FRP/GRP) and resin for electromechanical applications. Используется в качестве прокладки в виде ласточкиного хвоста при намотке катушек в трансформаторах сухого типа, распределительных устройствах, изоляции переключателей нагрузки, щелевых клиньях двигателя и другом электрооборудовании. Композитный электротехнический изолирующий профиль has the advantages of high mechanical strength, small partial discharge, small dielectric loss, high temperature resistance, aging resistance, and easy processing. Это может повысить эффективность и надежность электродвигателей и снизить затраты на техническое обслуживание.



Структура и размеры

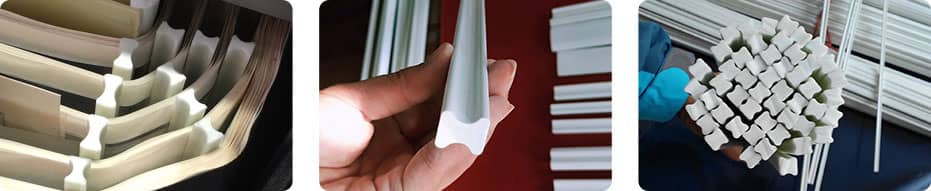

Композитный электротехнический изолирующий профиль has a cross-sectional shape of a dog bone, with two parallel rectangular bars connected by a thinner rectangular bar. The dimensions of Композитный электротехнический изолирующий профиль vary according to the customer’s requirements and the specifications of the electric motor. The length of Композитный электротехнический изолирующий профиль can be supplied in any length or cut at different sizes as required. The standard sizes of Композитный электротехнический изолирующий профиль are shown in the table below:


There are also reinforced Композитный электротехнический изолирующий профиль with higher strength and stiffness, which have the following sizes:


Характеристики и параметры

Композитный электротехнический изолирующий профиль has excellent performance and parameters for electric motor winding support. Некоторые из основных параметров перечислены ниже:

Прочность на растяжение: > 400 МПа,
Прочность на изгиб: > 600 МПа,
Прочность на сжатие: > 400 МПа,
Прочность на сдвиг: > 50 МПа,
Теплопроводность: <0,3 Вт / мК,
Диэлектрическая прочность: > 12 кВ / мм,
Объемное сопротивление: > 10 ^ 15 Ом · м,
Водопоглощение: <0,1%,
Воспламеняемость: UL94 V-0


Заключение

Композитный электротехнический изолирующий профиль is a high-performance electric motor winding support that can enhance the efficiency and reliability of electric motors and reduce the maintenance cost. Изготовлена из стекловолоконной нити и смолы DCPD класса H для электромеханических применений. Обладает высокой механической прочностью, низкими диэлектрическими потерями, высокой термостойкостью, стойкостью к старению и простотой обработки. Она может поставляться различных размеров и длины в соответствии с требованиями заказчика и спецификациями электродвигателя. Композитный электротехнический изолирующий профиль is a cost-effective and durable solution for electric motor winding support.
